纳水关庙位于湖北利川市凉雾乡纳水村，系利川市第二批文物保护单位（2011年公布，清代）。始建于清乾隆二年（1737年），为全木结构四合院，由山门、戏楼、大殿、廊楼、厢房构成，前厅后殿“明三暗五”、戏楼歇山瓦顶、檐角高翘，占地约940平方米、建筑面积约515平方米，是“川盐济楚”盐道古镇纳水溪最具代表性的建筑，也是利川现存仅有的两座关庙之一，兼为红三军军部旧址，历史、艺术与革命价值突出。

目前关庙正处于文物搬迁、新址原样恢复阶段，搬迁前后亟需完整留存其几何与材质信息。三维激光扫描＋高清纹理映射技术可在不接触文物的前提下快速获取毫米级几何与高保真纹理，为原样恢复、科学保护与数字化展示提供权威数据支撑。

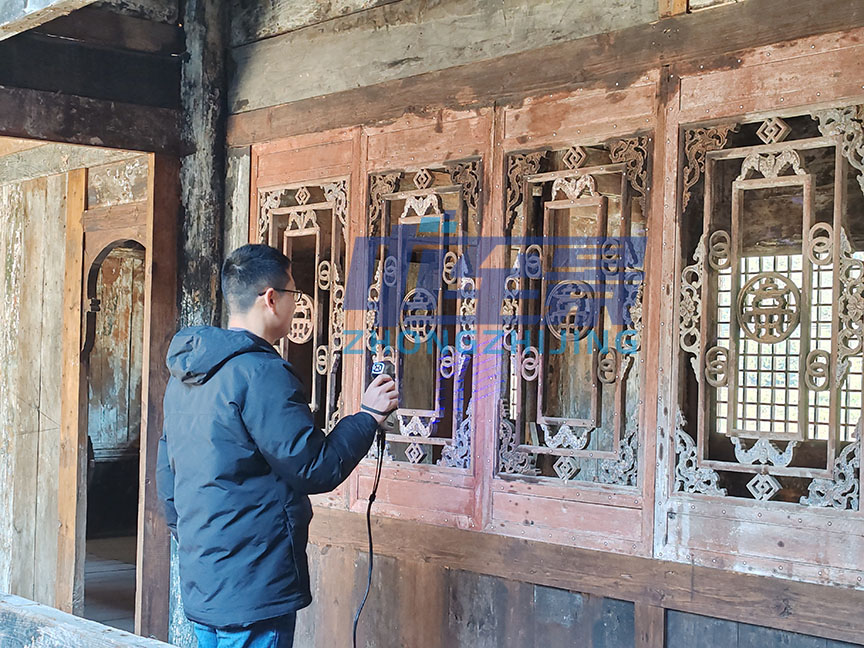

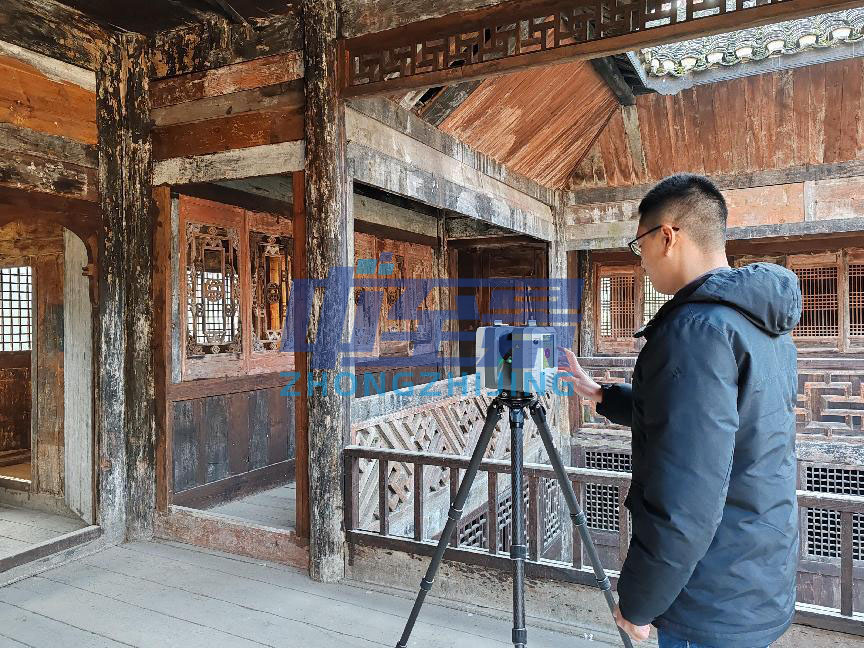

图1 现场工作照

本项目采用“空地协同、多源融合”方案：无人机倾斜摄影采集宏观场景与屋面，地面激光扫描获取建筑本体几何，蓝光精细扫描补测构件细节，高清纹理摄影还原表面色彩；多源数据统一坐标系，融合生成高精度实景三维模型。

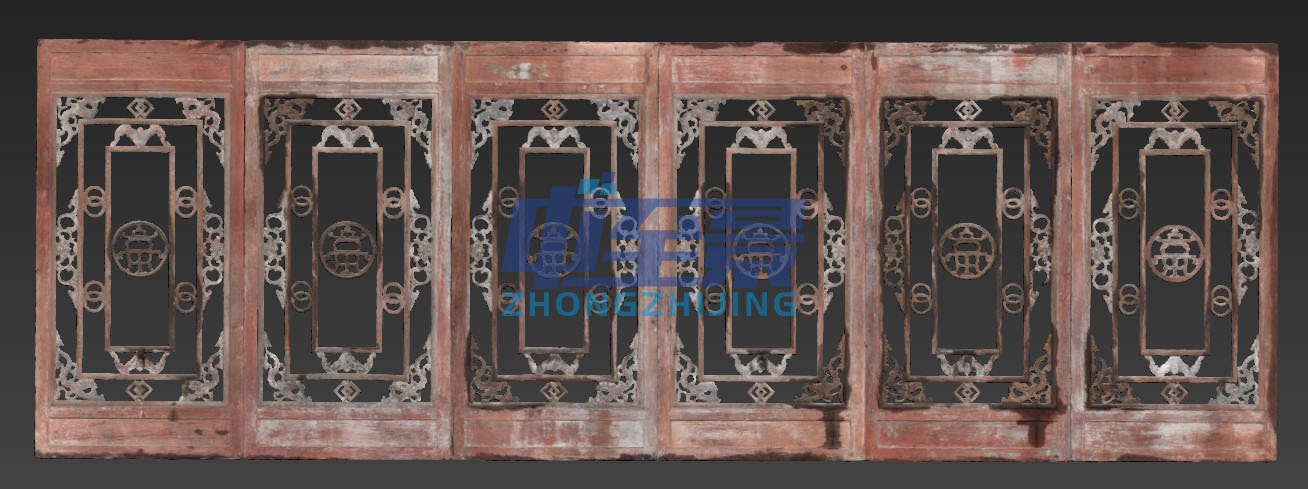

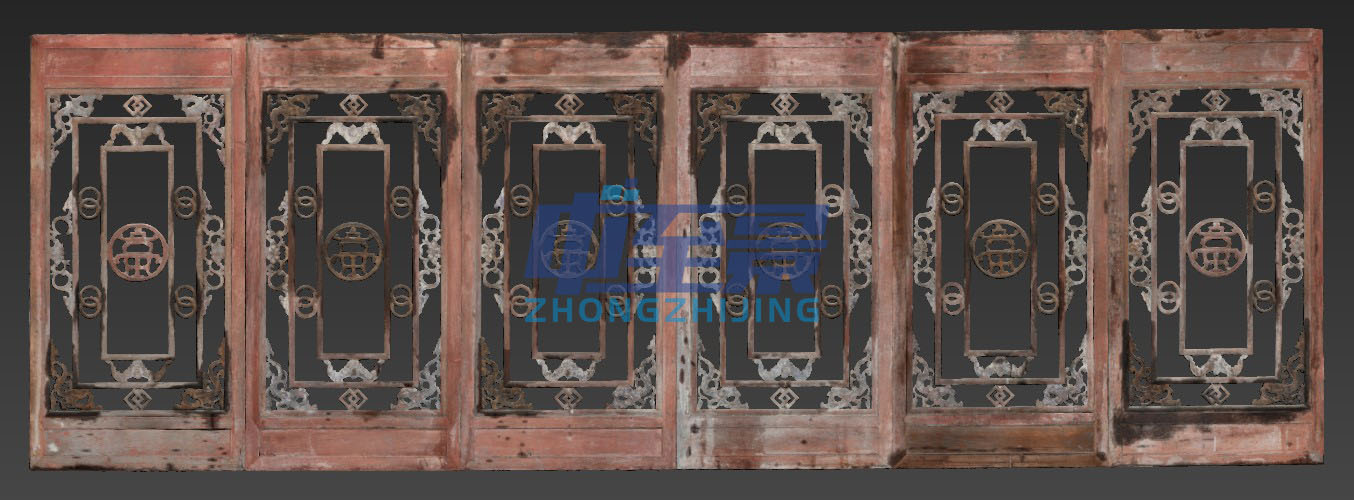

图2 雕花窗户三维模型

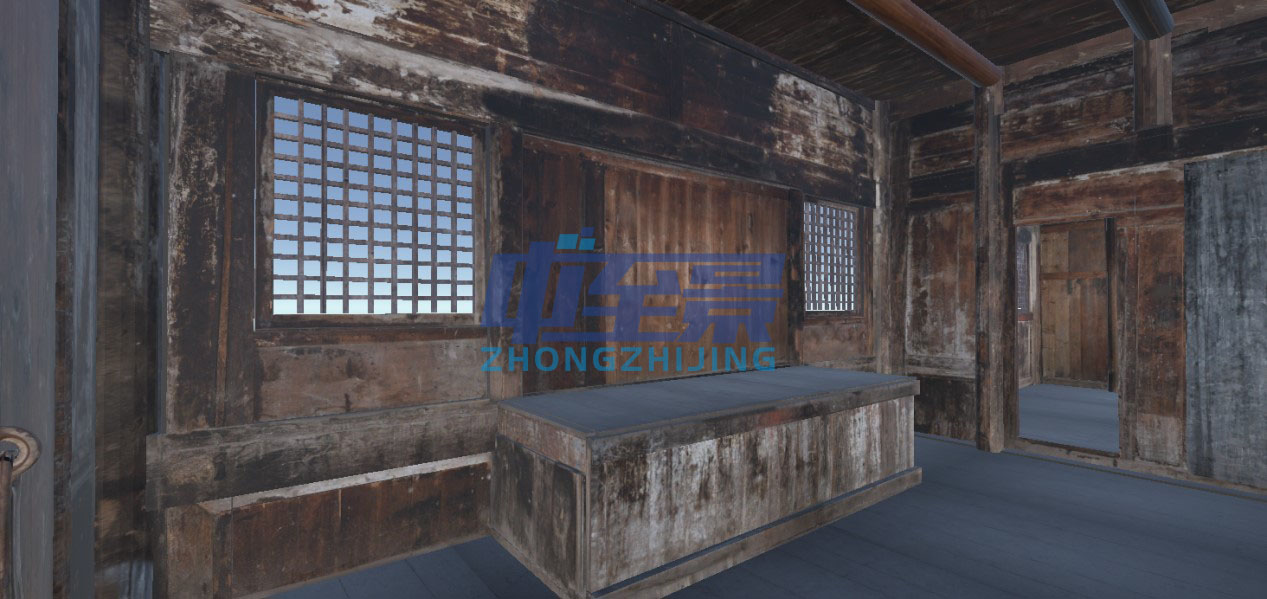

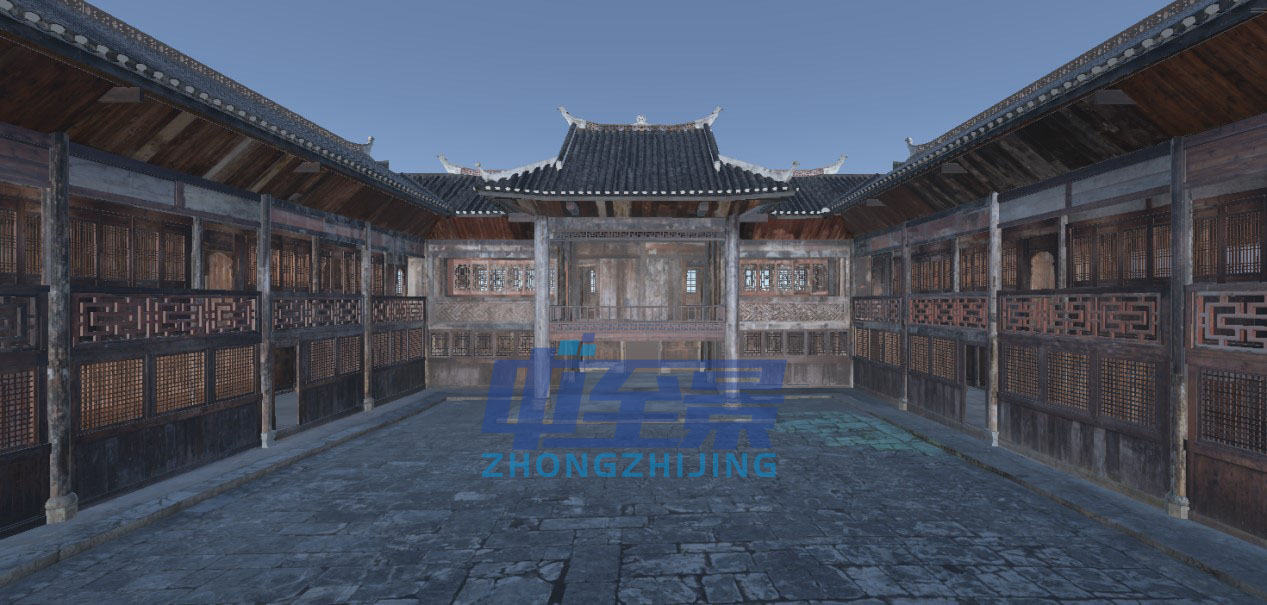

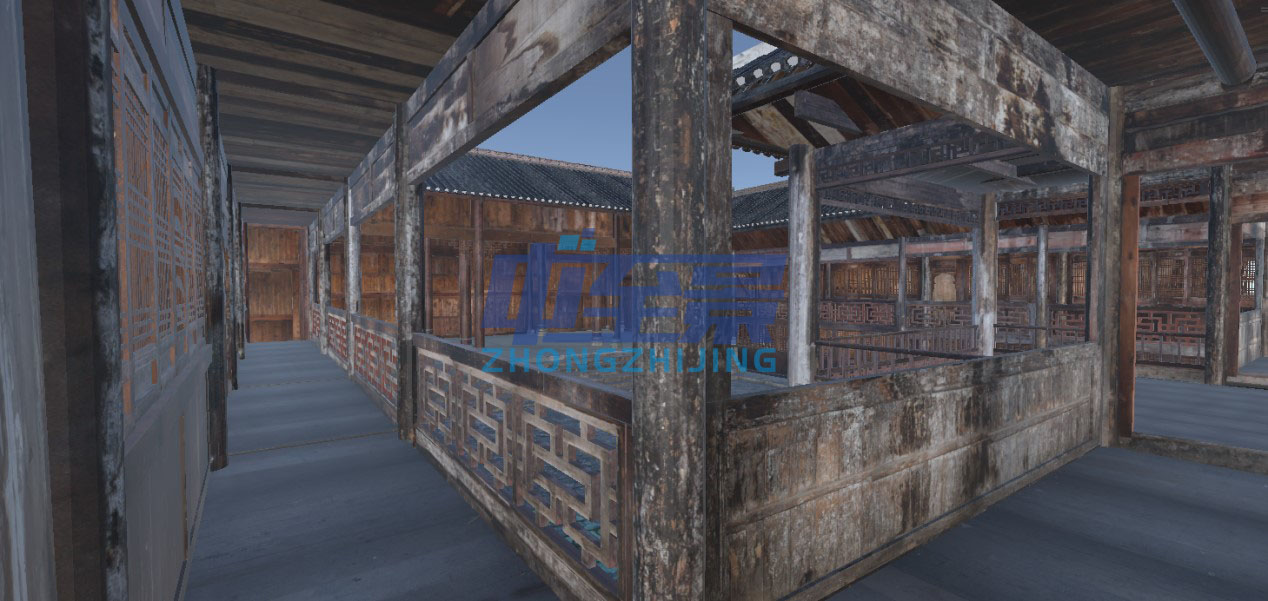

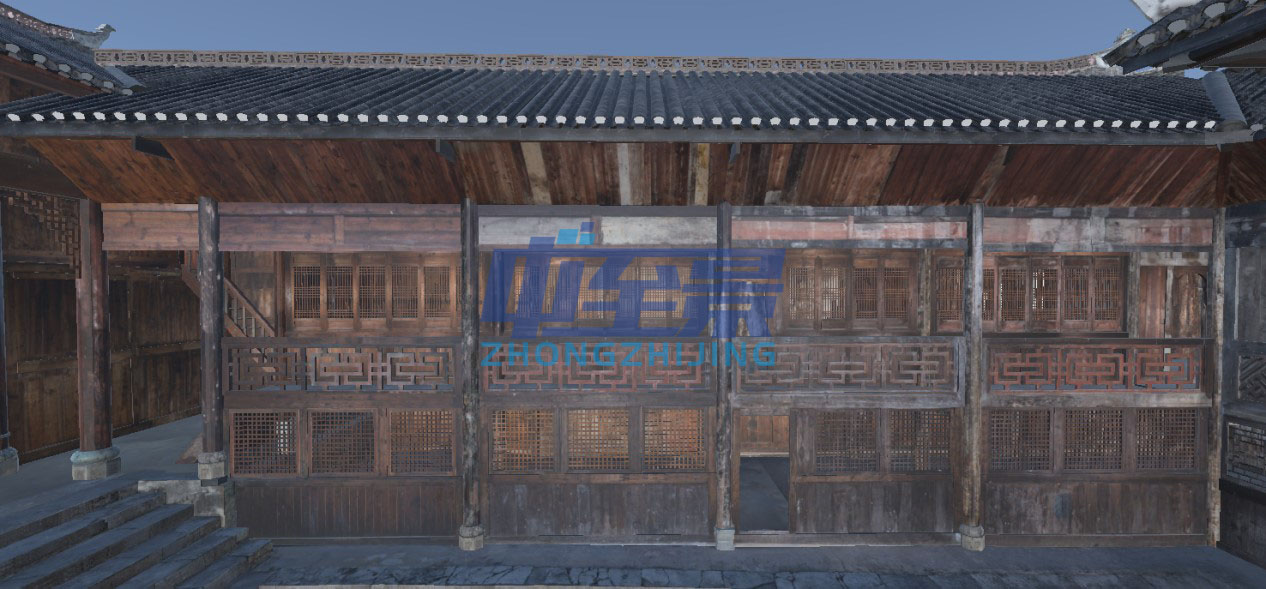

图3 古建筑三维模型
